金属焊缝质量检测中脉冲涡流检测的操作流程与注意事项解析

金属焊缝质量检测对于确保各类金属结构的安全性和可靠性至关重要。脉冲涡流检测作为一种先进的无损检测方法，在金属焊缝质量检测领域有着独特的优势。本文将详细解析金属焊缝质量检测中脉冲涡流检测的操作流程以及需要注意的相关事项，帮助相关人员更好地掌握这一检测技术，确保检测结果的准确性和有效性。

一、脉冲涡流检测概述

脉冲涡流检测是基于电磁感应原理的一种无损检测技术。当向检测线圈施加脉冲电流时，会在金属工件中产生交变磁场，进而在工件内部感应出涡流。对于金属焊缝而言，由于焊缝处的组织结构、几何形状等可能与母材存在差异，这些差异会导致涡流分布及特性发生改变。通过检测涡流所产生的二次磁场的变化，就可以分析出焊缝的质量状况，比如是否存在缺陷、缺陷的类型及大小等。

与传统的涡流检测相比，脉冲涡流检测具有能够检测深层缺陷、对复杂形状工件适应性较好等优点。它可以穿透一定厚度的金属覆盖层，直接对焊缝进行检测，无需去除表面的防护漆等涂层，大大提高了检测效率。

同时，脉冲涡流检测还可以通过调整脉冲参数，实现对不同深度、不同类型缺陷的针对性检测，具有较高的灵活性和检测精度。

二、检测前准备工作

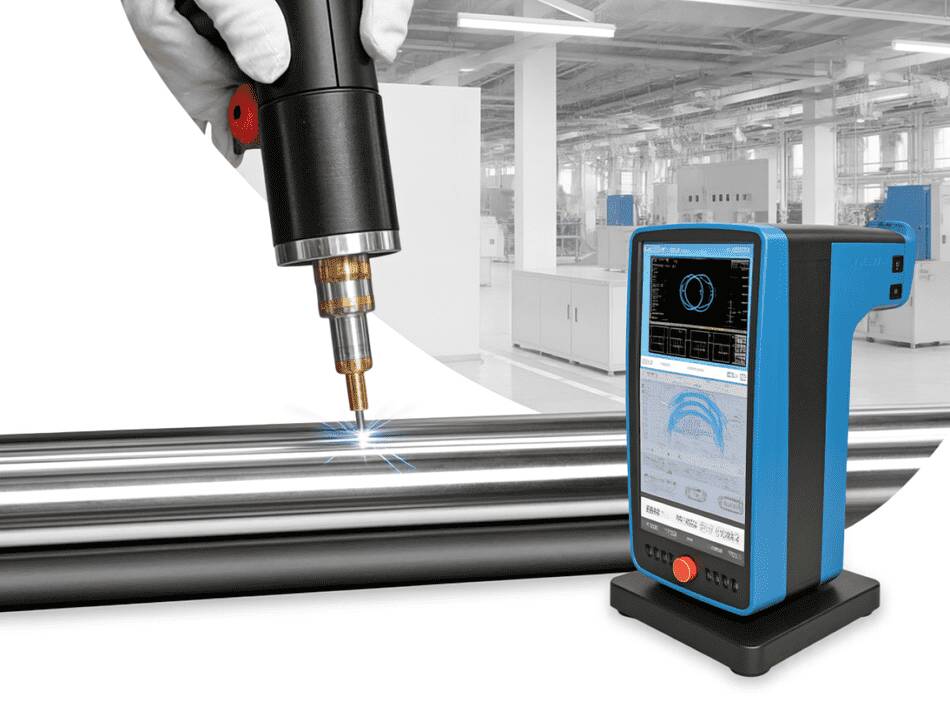

在进行金属焊缝质量的脉冲涡流检测之前，需要做好充分的准备工作。首先是检测设备的选择，要根据被检测焊缝的材质、尺寸、预计缺陷类型等因素，挑选合适型号的脉冲涡流检测仪。确保检测仪具有足够的检测灵敏度、分辨率以及合适的检测深度范围。

其次，要对检测设备进行校准。校准的目的是保证检测设备能够准确地测量和显示检测结果。一般需要使用标准试件进行校准，标准试件的材质、尺寸和已知缺陷情况应与实际被检测焊缝具有一定的相似性。在校准过程中，要按照设备说明书的要求，准确设置各项参数，如脉冲频率、增益等，并记录下校准结果，以便后续检测结果的对比分析。

另外，还需要对被检测焊缝表面进行清理。虽然脉冲涡流检测不需要去除表面涂层，但要确保表面没有油污、灰尘、铁锈等杂质，这些杂质可能会干扰检测信号，导致检测结果出现偏差。可以使用干净的抹布、有机溶剂等对表面进行擦拭清理。

三、检测线圈的选择与安装

检测线圈是脉冲涡流检测系统中的重要组成部分，其性能和安装方式直接影响检测结果。对于金属焊缝质量检测，常见的检测线圈类型有绝对式线圈、差动式线圈等。绝对式线圈可以直接测量工件中的涡流信号，适用于检测单个焊缝的整体质量状况；差动式线圈则通过比较两个相邻区域的涡流信号差异来检测缺陷，对于检测焊缝边缘等局部区域的缺陷较为敏感。

在选择检测线圈时，要根据焊缝的具体形状、尺寸以及检测要求来确定。如果焊缝是直线型且长度较长，可能选择较大尺寸的绝对式线圈更为合适；如果是检测焊缝拐角、接头等局部区域的缺陷，差动式线圈可能会有更好的效果。

安装检测线圈时，要确保线圈与被检测焊缝表面紧密贴合，且保持垂直。如果线圈与焊缝表面存在间隙或倾斜，会导致检测信号的损失和失真，影响检测结果的准确性。可以使用专用的夹具或磁力吸附装置等来固定检测线圈，使其在检测过程中保持稳定的位置和姿态。

四、脉冲参数的设置

脉冲涡流检测中，脉冲参数的设置至关重要。主要的脉冲参数包括脉冲宽度、脉冲重复频率、脉冲幅度等。脉冲宽度决定了脉冲电流作用于检测线圈的时间长度，不同的脉冲宽度会影响到产生的涡流在金属工件中的穿透深度和分布情况。一般来说，较宽的脉冲宽度能够使涡流穿透更深的金属层，但同时也可能导致检测信号的分辨率降低。

脉冲重复频率则影响着检测的速度和信号的稳定性。较高的脉冲重复频率可以加快检测速度，但如果设置过高，可能会导致相邻脉冲之间的干扰，使检测信号变得杂乱无章，难以准确分析。因此，需要根据被检测焊缝的具体情况，如材质、厚度等，合理调整脉冲重复频率。

脉冲幅度主要影响涡流的强度，进而影响二次磁场的强度和检测信号的大小。合适的脉冲幅度可以使检测信号在合适的范围内，便于准确测量和分析。在设置脉冲幅度时，要考虑到被检测焊缝的材质特性，对于导电性较好的金属焊缝，可能需要适当降低脉冲幅度，以避免产生过强的涡流导致检测信号失真。

五、检测过程中的操作要点

在进行金属焊缝质量的脉冲涡流检测过程中，操作人员需要严格按照操作规程进行操作。首先，要缓慢且平稳地移动检测线圈沿焊缝表面移动，移动速度要保持均匀，一般建议速度在每秒几厘米到十几厘米之间。过快的移动速度会导致检测信号来不及充分采集和分析，可能会遗漏一些缺陷信息；过慢的移动速度则会大大延长检测时间，降低检测效率。

其次，在移动检测线圈的过程中，要时刻关注检测设备显示屏上的检测信号变化情况。正常情况下，检测信号会呈现出一定的规律性，如果突然出现信号异常，如信号幅值突然增大或减小、信号波形发生明显畸变等，很可能意味着在该位置存在缺陷。此时，需要暂停移动检测线圈，对该位置进行仔细检查和记录。

另外，在检测过程中，要避免外界电磁场的干扰。脉冲涡流检测是基于电磁感应原理的，外界电磁场的干扰可能会叠加在检测信号上，导致检测结果出现偏差。因此，要尽量选择在电磁环境相对稳定的场所进行检测，或者采取一些电磁屏蔽措施，如使用金属屏蔽罩等来保护检测设备和检测区域。

六、检测数据的记录与分析

在金属焊缝质量的脉冲涡流检测过程中，要及时、准确地记录检测数据。检测数据主要包括检测信号的幅值、波形、相位等信息，这些数据反映了焊缝的质量状况。可以通过检测设备自带的存储功能将数据存储下来，也可以使用外部的数据采集设备进行同步采集和存储。

在记录检测数据时，要同时记录下检测的位置信息，以便后续能够准确地定位缺陷所在的具体位置。一般可以通过在焊缝表面标记刻度或者使用定位系统来确定检测位置。

对检测数据进行分析是判断焊缝质量的关键步骤。分析检测数据主要是通过对比正常区域的检测信号和疑似缺陷区域的检测信号来进行的。正常区域的检测信号应该具有相对一致的幅值、波形和相位等特征，而疑似缺陷区域的如果存在缺陷，其检测信号会在这些方面表现出明显的差异。通过对这些差异的分析，可以初步判断缺陷的类型、大小等信息。

七、缺陷判断与评估

基于对检测数据的分析结果，可以对金属焊缝中的缺陷进行判断和评估。首先，要根据检测信号的幅值变化来判断缺陷的存在与否。如果在某一位置，检测信号的幅值明显不同于周围正常区域的幅值，且这种差异超出了正常的波动范围，那么很可能在该位置存在缺陷。

然后，通过观察检测信号的波形变化，可以进一步判断缺陷的类型。例如，对于表面开口缺陷，其检测信号的波形可能会出现明显的畸变，如波峰变尖、波谷变深等；对于内部封闭缺陷，其检测信号的波形可能会出现相位偏移等现象。

最后，结合检测信号的幅值、波形和相位等方面的变化，以及已知的检测条件，如焊缝材质、厚度等，可以对缺陷的大小进行大致的评估。虽然脉冲涡流检测不能像某些其他检测方法那样精确地测量出缺陷的尺寸，但可以通过与标准试件的对比以及经验积累，对缺陷的大小做出一个相对准确的估计。

八、检测后的清理与设备维护

在完成金属焊缝质量的脉冲涡流检测后，要对检测现场和检测设备进行清理和维护。首先，要清理被检测焊缝表面，去除在检测过程中可能留下的标记、污垢等，使焊缝表面恢复到检测前的状态。

对于检测设备，要关闭电源，拔掉电源线和信号线等，然后对设备表面进行清洁，去除灰尘、油污等杂质。同时，要对设备内部的关键部件，如检测线圈、电路板等进行检查，看是否存在损坏或松动的情况。如果发现有问题，要及时进行维修或更换。

另外，要将检测设备存放在干燥、通风良好的地方，避免设备受潮、受热或受到其他不良环境因素的影响。定期对检测设备进行维护保养，如校准、更换老化部件等，以确保设备始终处于良好的工作状态，为下一次检测做好准备。
